今天,我們來介紹下油氣回收方案的外掛件組成。

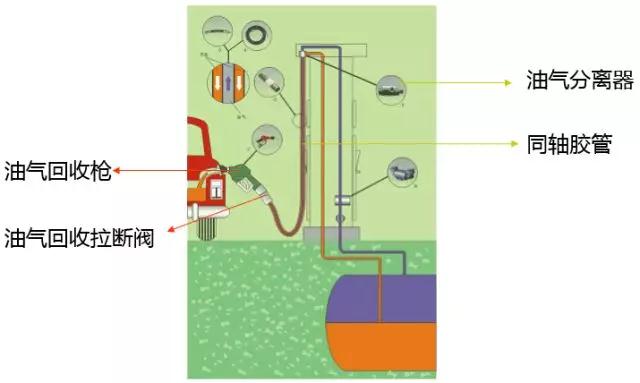

油氣回收方案外掛件組成
與非油氣回收(柴油)有所不同,油氣回收外掛件一般都與真空泵、氣液比調節控制等配套使用來滿足國內氣液比1~1.2的環保法規要求。

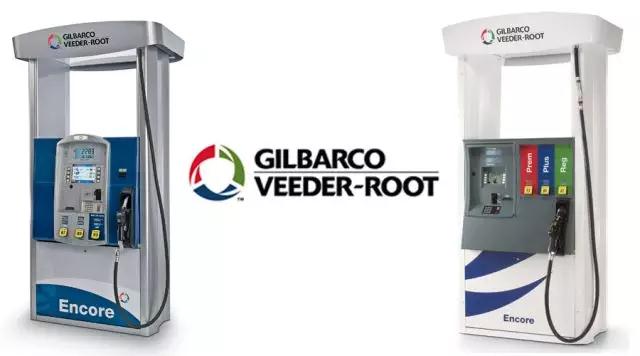

以維德路特油氣回收系統為例,油氣回收外掛件包括以下部件:

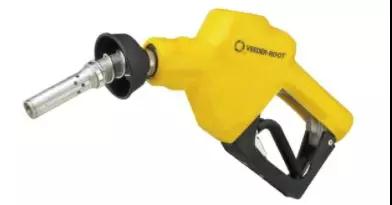

AVRN油氣回收油槍
性能優勢
兩檔加油檔位,可單手操作,彈簧掛槍裝置,使用方便
不銹鋼槍嘴,耐磨封氣罩,經久耐用
油路密封方向與開槍方向相反,保證油槍緊急情況下油路密封
安全剪切槽,緊急情況下槍管可被拉斷,安全可靠
無壓自封功能,抬槍自封功能(可選),降低安全隱患
更高流速,模組化設計,保證效率且降低維修成本
低溫油槍系列可選,保證嚴苛環境下的正常運行
技術參數
設計流速:最大至45升/分鐘
流速:大于38升/分鐘(潛泵出口壓力為0.23MPa時)
加油檔位:2個
最小跳槍流量:小于8升/分鐘
設計使用壓力:0.3MPa;測試壓力:0.53MPa
槍套防靜電:有
工作溫度:-20 – 55°C
低溫油槍工作溫度: -40 – 55°C
權威認證: UL認證,防靜電報告

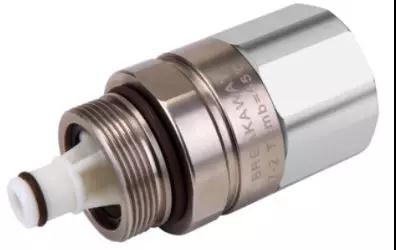

油氣回收拉斷閥
種類:可恢復重復使用
連接方式:膠管與油槍之間
接口尺寸:1 x M34x1.5 (M) + 1 x M34x1.5(F)
拉斷力:800 ~ 1500 N

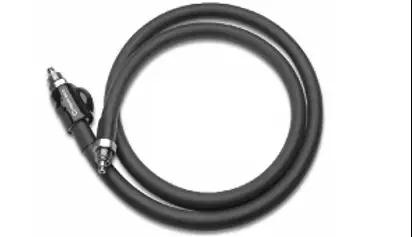

油氣回收同軸膠管
安裝位置:油氣分離接頭和真空輔助拉斷閥之間
安裝要求:
長膠管只單端有活結,活結端接拉斷閥
無活結端接油氣分離接頭
接口規格:
長膠管兩端的螺紋尺寸為:M34×1.5
兩端都為外螺紋
規格:7/8”
低溫性能測試滿足HGT3037要求
膠管容積膨脹率:小于1%
驗證壓力:2.4MPa;最小爆破壓力:大于4.8MPa
耐紫外線符合GB7524
低溫屈撓性滿足HGT3037要求

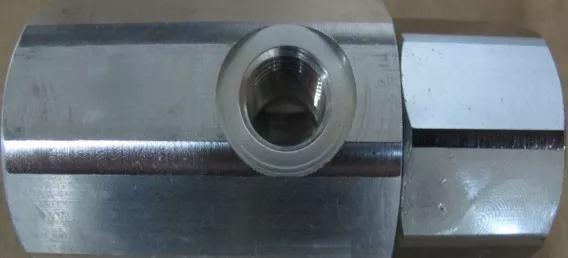

油氣分離器
安裝位置:連接油路管道、氣路銅管和同軸長膠管
接口規格:
連接同軸長膠管端:M34*1.5
連接油路管道端:G1”
連接氣路銅管端:G 1/4”
注:若有專用油氣分離接頭,可替換此油氣分離接頭。
